センサーやスイッチなどはGrove端子のピン１のみ使用してピン２がNC(無接続)
のものがほとんどです。
Grove端子コンバイナーはこれらを２つまとめて１つのGrove端子に接続できる
ようにします。Grove端子不足の解消にどうぞ。
トグルスイッチをまとめるときはこちら。
特徴
・ ピン１のみ使用のセンサーやLEDなどのデバイスを２つまとめて１つのGrove端子に接続できます。
Grove端子コンバイナー
English
中文
回路図
問い合わせは下記メールアドレスまで。%を@に替えてください。
maiar_create%zeus.eonet.ne.jp
使用例

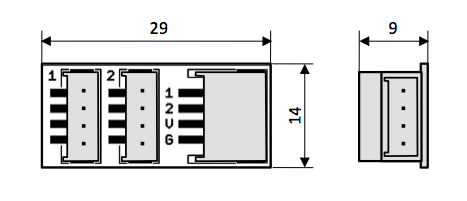

寸法図
CN1
CN2
CN3
・ 基板の裏側には銅箔がないので絶縁テープなどを貼る必要がありません。
仕様
・ CN1のピン１とCN2のピン１をCN3のピン１とピン２に振り分けます。
・ Grove端子(CN3)
ピン1（CN1のピン1）、ピン2（CN2のピン1）、VCC（5V）、GND
