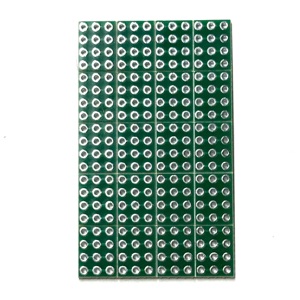

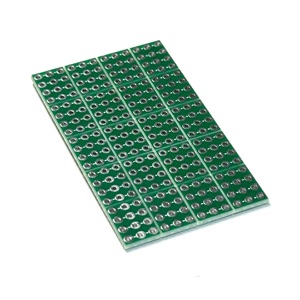

コンスルーを使った検査治具やDIP変換アダプターなどを作る時、2列のピンソケットをブレッドボードに挿したい時などに両面基板で隣のランドとつながっているユニバーサル基板があったら良いのにと思ったのでそんな基板を作りました。
特徴
１．独自連結パターン
横３個のランドを連結したパターンを 4列 x 20行並べました
連結は裏側だけなのでカットする場合でもやり易くなっています
２．Vカット
必要な分だけVカットラインで折って簡単に小さくできます
３．多くのDIPパッケージに対応
２列のピンヘッダやピンソケットから600milの40P DIPや900milのESP32などに対応
１列なら20ピン、2列なら40ピンまで対応
仕様

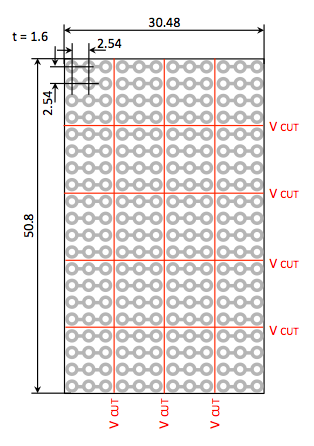

１．横３個連結したランド X ４を基本としVカットラインを入れ４ X ５配列
２．連結は裏側のみ
