Dominoduino Uni

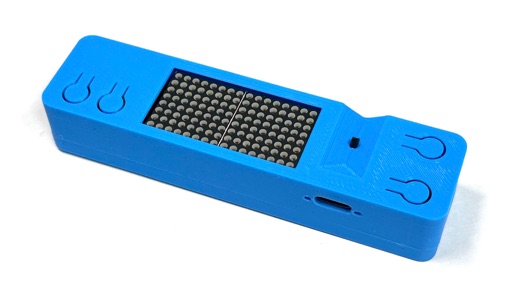

 Dominoduino UniとはArduino互換の8bitマイコンとマトリクスLEDを2個使ったキットです。

 基本のLチカから文字表示、加速度センサーで傾きに応じて球が転がるような表示、ラーメンタイマーや

ゲームなどのサンプルを用意し、単に電子工作するだけでなく面白くてプログラミングも学べるキットに

しました。

問い合わせは下記メールアドレスまで。%を@に替えてください。

maiar_create%zeus.eonet.ne.jp

ピン配置と寸法図

PDF

回路図

PDF

取扱説明

1. 取扱説明書Dominoduino_Uni.pdf


2.サンプルスケッチ:ikkeiplexing_241026.zip


インストール方法

    (1) Arduino IDE のスケッチ - ライブラリをインクルード - ZIP形式のライブラリをインクルード…  から

   これを選ぶ

    (2) ここを参照してDxCoreをインストールする

   ボード: DxCore から AVR DD-series(Optiboot) を選択する

   ポート: 接続したUSBシリアルを選択する

   Chip :  AVR64DD28 を選ぶ

   他はデフォルトでかまわない

PDF
