土壌センサなどに使用されているSDI-12規格をGrove端子に変換するユニットです。

    V1.1にバージョンアップしました。  M5Stack BASICの Port A に対応しました。



特徴

 ・ 電源が5Vのセンサーには電源供給できます。

  (センサの電源が12Vの場合は電源供給できませんので外部電源を使用してください)

 ・ VCC 5Vで信号線は3.3VなのでM5StackのGrove端子に使用できます。

    ・ M5Stack BASIC や Core2 の Port Aにはプルアップ抵抗があるので使用できませんでしたが、

       V1.1で使用できるようになりました。このことによってM5StackのどのPort にも使用できます。


   対応確認機種:

       M5Stack BASIC, M5Stack Core2, M5StickC, M5StickC Plus, M5StickC Plus2,

       M5Stack Capsule, M5Stack ATOM/ATOM LITE, M5Stack ATOM S3/ATOM S3 LITE,

       M5Stack Nano C6, M5Stack Tough

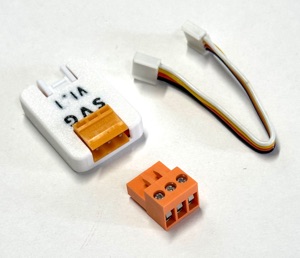

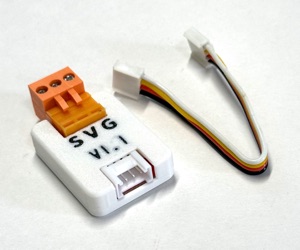

M5Stack用SDI-12変換ユニット

ピン配置と寸法図

回路図

PDF

問い合わせは下記メールアドレスまで。%を@に替えてください。

maiar_create%zeus.eonet.ne.jp

使用例

センサーの電源が5Vの場合、変換ユニットから電源を供給できます。

センサーの電源が12Vの場合は外部電源を接続します。(5Vで電流が多い場合も)

Port C

サンプルスケッチ:  M5Stack_SDI_12_250708.zip

M5Stack はHMIモジュール使ってポートCに接続します

仕様

 ・SDI-12規格に沿った回路構成

 ・SDI-12規格の端子はVH-3.96 3P

 ・Grove端子の電源は5V、信号線は3.3V (M5Stack用)

    対応確認機種:

       M5Stack Core2, M5StickC, M5StickC Plus, M5StickC Plus2, M5Stack Capsule,

        M5Stack ATOM / ATOM LITE, M5Stack ATOM S3 / ATOM S3 LITE, M5Stack Nano C6,

        M5Stack Tough, M5Stack BASIC (HMI MODULE の Port C を使用)

PDF

前版

V1.1ではM5Stack のポートAにも接続できます

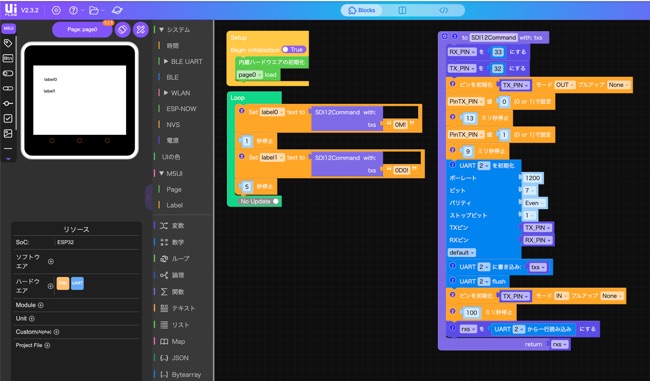

UIFLOW V2.3.2      M5Stack Core2 でのサンプル:  SDI12_250807.m5f2

Port A
